集成机载连续高光谱成像系统
产品详情

集成机载连续高光谱成像系

Corning®microHSI410SHARK

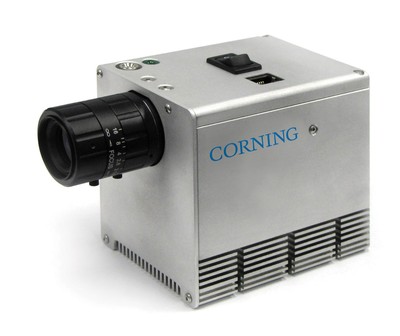

CORNING 410 SHARK.jpg

  康宁先进光学开发了Corning® microHSI™ 410 SHARK(可选高光谱机载遥感套件),这是一款集成连续高光谱成像(HSI)传感器系统,专为高度紧凑型无人机(UAV)(包括低成本多轴飞行器)设计研发。microHSI™410 SHARK的重量仅为1.8磅,包括自备电池、数据集成和存储以及惯性导航子系统。借助microHSI™ 410 SHARK,HSI技术能够有效应用于低成本紧凑型无人机的全新领域。

microHSI™ 410 SHARK 不仅结构紧凑,重量轻便,还 能提供出色的光谱成像性能。microHSI™ 410 SHARK 系统 搭载康宁0.4 -1.0um 高光谱传感器;该传感器采用先进 的高量子效率(QE)CMOS 焦平面阵列(FPA)技术以及 固体光学部件 Offner 中继光谱仪。microHSI™ 410 光谱仪采用经康宁专有金刚石加工工艺精制而成的光栅,拥有高反射效率、闪耀衍射的特点;同时拥有出色的吞吐量和信噪比(SNR)性能,并提供高光谱保真度和空间分辨率。

   microHSI™ 410 SHARK是一个一步到位的传感器系统解决方案,包括0.4-1.0 um HSI传感器、配有固态数据存储的高*微处理器控制和数据采集子系统,基于MEMS,紧密耦合的精密GPS/惯性导航系统(INS)(生成用于HSI数据 的准确地理定位的导航数据),以及可充电、可更换的电池。对于采用热插拔电池和具有*少留地时间的数据,标准 microHSI™ 410 SHARK可提供至少30分钟的持续时间;还提供延长任务持续时间的选项。HSI数据可以保存为原始数据(*小尺寸)和/或辐射校准数据,显著减少了后处理时间, 并简化了工作流程。

  康宁十分注重microHSI™ 410 SHARK 的设计,并针对 精细农业、环境地形、植被评估和管理以及矿产勘探进行了 优化。传感器和系统旨在改*光谱的近红外(NIR)性能, 而高QE FPA 和康宁专有光栅技术实现了这一点。

独*功能与特征

1.microHSI™ 410 SHARK命令与控制功能均编程至嵌入式处理器中,用户可使用任何个人电脑、笔记本电脑或平板电脑浏览器轻松访问命令与控制功能。

2.如使用无人机机载飞行器控制器实现对SHARK 的直接控制,则可以采用基于以太网插槽的信息应用程序接口来启动、停止、校准和检查状态,并接收瀑布、导航和直方图多播数据。可采用有无导航数据的原始或校准(辐射)形式记 录图像。用户可选择记录完整的高光谱数据立方体或波段的子集;可创建用户定义的波段子集来减少存储要求,实现更长的任务时间、更快的数据卸载和后处理。

3.用户可手动操作系统,或从三种预编程的自动图像/数据采集模式中进行选择。

4.可以从NASA EARTHDATA 网页下载数字地面模型(DEM),将其用于成像的区域,并编程到 microHSI™ 410SHARK中。此步操作加上集成的双通道GPS,可提高图像配准的准确度。

5.包含各个空间像素纬度和经度的ENVI兼容输入几何(IGM)文件是实时创建的。在后飞行配准、图像显示和分析期间使用IGM文件。

6.可以借助商用光谱图像处理软件来显示和分析图像,或者借助具有 ENVI读取器选项或将 ENVI 作为其产品组合一部 分而提供的网络服务。


传感器类型:推扫式线成

光谱仪:固体部件Offner

光栅:金刚石刻划的高反射效率闪耀光栅

光谱范围:400nm-1000nm

FDA检测器:混合CCD/CMOS

焦距:标准 16 mm, f/1.4

全视野:标准 29.5度 (516 mrad)

光谱像元尺寸(每个像素):2nm

INS(InertialNavigation System):GPS + Mems IMU + 卡尔曼滤波解决方案

*大帧速率:>300Hz(取决于截面)

尺寸(镜头、处理器、数据存储、INS):13.6cmx 8.7cmx 7.0cm 含镜头 (9.6cmx 8.7cmx 7.0cm 不含镜头)

重量(标准镜头、数据存储、INS):0.68kg

功耗(完整系统):<19W @ 12VDC
